Verarbeitung

Für die anspruchsvolle und leistungsfähige Bildauswertung und –analyse ist es oft notwendig, das Ausgangsmaterial nachzuarbeiten oder zu verbessern.

In weiteren Anwendungsfällen reicht es aus, aus den aufgenommenen Bildern direkt Informationen zu bekommen, wie z.B. bei der Bildvermessung, Bildvergleichen oder Zusammensetzung einzelner Bilder zu einem Gesamtbild.

Die Produktgruppe Bildverarbeitung umfasst alle Softwaretools, um die zuvor aufgenommenen Bilder zu

  • optimieren
  • kombinieren
  • vermessen
  • vergleichen
  • managen und weiterzuleiten.



  • Das dhs-Software-Modul Messen ermöglicht das zweidimensionale Messen und Beschriften zuvor abgespeicherter Bilder. Mit der innovativen Multilayer-Technologie und vielen komfortablen Features wird es für vielfältige Applikationen eingesetzt.

    Einige wichtige Features im Überblick:

    • Strecken-, Flächen-, Kreis- und Winkelmessungen, Lot fällen, a-Maß, einfache Schichtdickenmessungen
    • Einblendungen von Overlays, Beschriftungs- u. Maßstabsbalken (frei konfigurierbar), Rechenoperationen
    • Winkelbestimmung (3-Punkt oder 4-Punkt)
    • Zahlreiche Bedienerhilfen und Speicheroptionen: Lineal, Lupe, Raster, Fadenkreuz, Messwertvorschau
    • “Fangen” der Anfangs- und Endpunkte bei bestehenden Messungen
    • Vielfältige Zoom- und Darstellungsmöglichkeiten der Mess- und Hilfslinien; jede Messart ist individuell einstellbar
    • Galerie- und Blätterfunktion zur Bildauswahl direkt aus dem Mess-Modul heraus.



    Messen und Beschriften im Bild

    Beispiele zur Vermessung und Beschriftung zuvor aufgenommener Bilder mit dem dhs-Modul Messen.

    Galerie-Ansicht zur Bildauswahl

    Ansicht und Auswahl der zuvor aufgenommenen Bilder direkt aus dem Mess-Modul heraus. Alle bildbezogenen Daten und Tabellen werden angezeigt.

    Einfache Schichtdickenmessung

    Bis zu 5 einzelne Schichtdicken werden gemessen. Die Software berechnet den Mittelwert der gesamten Schicht und die Standardabweichung für diese Messung.

    a-Maß bestimmen

    Beispiel für die einfache Bestimmung von a-Maß für die Schweißnahtvermessung.

    Kalibrierungen sind schnell und einfach mittels eines Objektmikrometers durchgeführt und werden gespeichert – bei späteren Aufnahmen mit gleicher Vergrößerung sind diese Kalibrierungen abrufbar.

    Die Benutzeroberfläche ist in vielfältiger Weise konfigurierbar indem die Werkzeugleiste individuell angeordnet wird. Verschiedene Speicheroptionen werden am Ende vom Workflow angeboten und natürlich die Weitergabe und Dokumentation innerhalb der dhs-Bilddatenbank®.

    Detaillierte Informationen erhalten Sie in unserem:



    Datenblatt Messen (PDF: 421 KB) Download
  • dhs-Softwaretool zum Kombinieren mehrerer Bilder in X- und Y-Achse. Objekte mit hoher Vergrößerung können oftmals nicht in einem Bild dargestellt werden. Durch überlappt erzeugte Einzelaufnahmen einer Probe entsteht vollautomatisch auf einem Tableau ein kombiniertes Gesamtbild. Sogar nutzbar mit Bildern von Stereomikroskopen, die konstruktionsbedingt einen lateralen Versatz aufweisen und für meanderförmig aufgenommene Bilder anwendbar!

    Im Beispiel werden sechs überlappt aufgenommene Einzelbilder auf dem Tableau positioniert.

    Das Panoramabild wird nun automatisch zu einem Bild zusammengesetzt – ohne Verlust an Auflösung und/oder Detailtreue.

    Die Anordnung der Bilder auf dem Tableau ist horizontal, vertikal oder in Matrixform möglich. Das Ergebnisbild kann nachträglich beschnitten werden – alle Einstellungen sind in Profilen speicherbar und zu einem späteren Zeitpunkt wieder abrufbar.

    Detaillierte Informationen erhalten Sie in unserem

    Datenblatt Panorama (PDF: 343 KB) Download
  • Das dhs-Softwaremodul Tiefenschärfe gleicht mangelnde optische Tiefenschärfe durch Bildkombination mehrerer Einzelaufnahmen unterschiedlicher Fokusebenen aus. Die Unschärfen entstehen durch Probenausdehnungen in der Z-Achse, bei Aufnahmen mit hoher Vergrößerung und/oder kleiner Blendeneinstellung. Die Software errechnet aus den unterschiedlich scharfen Bildbestandteilen mehrerer Fokusebenen ein komplett scharfes Ergebnisbild und ist geeignet für Auf- und Durchlichtmikroskope, sowie Stereomikroskope.

    Zuvor aufgenommene Aufnahmen werden durch die Software detektiert und die scharf dargestellten Bildbereiche extrahiert. Es besteht zudem die Möglichkeit der selektiven Korrektur besonders relevanter Bildbereiche (ROI). Das komplett scharfe Ergebnisbild erscheint auf Knopfdruck. Die Kalibreriung kann zugewiesen werden.

    Galerie-Funktion Tiefenschärfe

    Die Auswahl der zur Berechnung relevanten Bilder erfolgt direkt im Modul über die Galerie-Funktion.

    Detaillierte Informationen finden Sie in unserem

    Datenblatt Tiefenschärfe (PDF: 847KB). Download



  • Das dhs-Software-Modul Schweißnaht wurde speziell zur Bewertung von Schmelzverbindungen entwickelt und unterstützt mit den Messfunktionen u.a. DIN EN ISO 5817.

    Alle erforderlichen Prüfvorgänge werden bauteilkonform in reproduzierbare Messprofile zusammengefasst. Der Prüfablauf kann somit zeitlich rationell und fertigungsbegleitend stattfinden. Durch die Kombination mit dem Grundmodul der dhs-Bilddatenbank® besteht die Möglichkeit statistische Auswertungen aller Prüfvorgänge zu generieren, um den gesamten Fertigungsablauf langfristig zu beurteilen. Alle zuvor in der Datenbank ermittelten Bilder, Texte und Mess-Ergebnisse lassen sich zu einem Prüfbericht zusammenfassen und ausgeben.

    • Messfunktionen (Werkstückdicke, Nahtdicke, Nahtlänge, Einbrand, Nahtüberhöhung, Kerben, Lunker, Gab, a-Maß, Kehlnahtwinkel, Lot fällen, Nahtübergangswinkel, u.v.m)
    • Messlinien editierbar, digitale Lupe
    • Kontinuierliche Messwertanzeige
    • Sollwertmessung im Bild
    • Anzeige Toleranzabweichung zur gewählten Norm
    • Einstellung für Warngrenzen für Messwerte
    • Zusammenfassung von Messfunktionen zu reproduzierbaren Prüf-Profilen



    • Internationale Normen und kundenspezifische Bauteil-Normen werden für den Messvorgang in der Datenbank hinterlegt.
    • Alle Bilddaten und Messdaten werden ebenfalls in der dhs-Bilddatenbank® abgespeichert. Hierfür werden in der Datenbank spezielle Datenbankfelder (z.B. Messwerte, Messvorgaben, Messergebnisse) angelegt, die eine genaue Zuordung ermöglichen.
    • Die Selektion der Daten für die statistischen Auswertungen und Prüfberichte erfolgt über die zuvor angelegten Datenbankfelder.



    Detaillierte Informationen erhalten Sie in unserem

    Datenblatt Schweißnaht (PDF: 775 KB) Download
  • Das dhs-Software-Modul Richtreihen ist ein ergonomisches Hilfsmittel zur vergleichenden Betrachtung materialografischer Probenbilder am Mikroskop. Die Arbeitsweise mit Okulareinsätzen oder Wandtafeln wird durch die Darstellung von Live- oder Archivbild am PC-Monitor ersetzt.

    Genormte oder eigenerstellte Richtreihen mit bis zu 30 Bildern werden zusammen mit dem Prüfbild dargestellt. Eine digitalisierte Richtreihe nach Wahl gehört zum Lieferumfang dazu, weitere sind auf Wunsch gegen Kostenbeteiligung lieferbar.

    Die in der dhs-Bilddatenbank® hinterlegten Richtreihenbilder werden automatisch im Hintergrund geladen. Das auszuwertende Bild zum Vergleich ist in der Bildmitte visualisiert.

    Detaillierte Informationen erhalten Sie in unserem

    Datenblatt Richtreihen (PDF: 636 KB) Download
  • Das HDR-Modul wird eingesetzt, um aus schwierig auszuleuchtenden Probenbildern (z.B. von Metallen mit Reflexionen oder Schlaglichtern) ein optimal belichtetes Ergebnisbild zu ermitteln. Bei der Bildaufnahme werden mehrere Bilder mit unterschiedlicher Helligkeits- und Kontrastverteilung erstellt.

    Das HDR-Modul ermittelt daraus per Mausklick das optimal ausgeleuchtete Bild und gleicht Überbelichtungen automatisch aus.

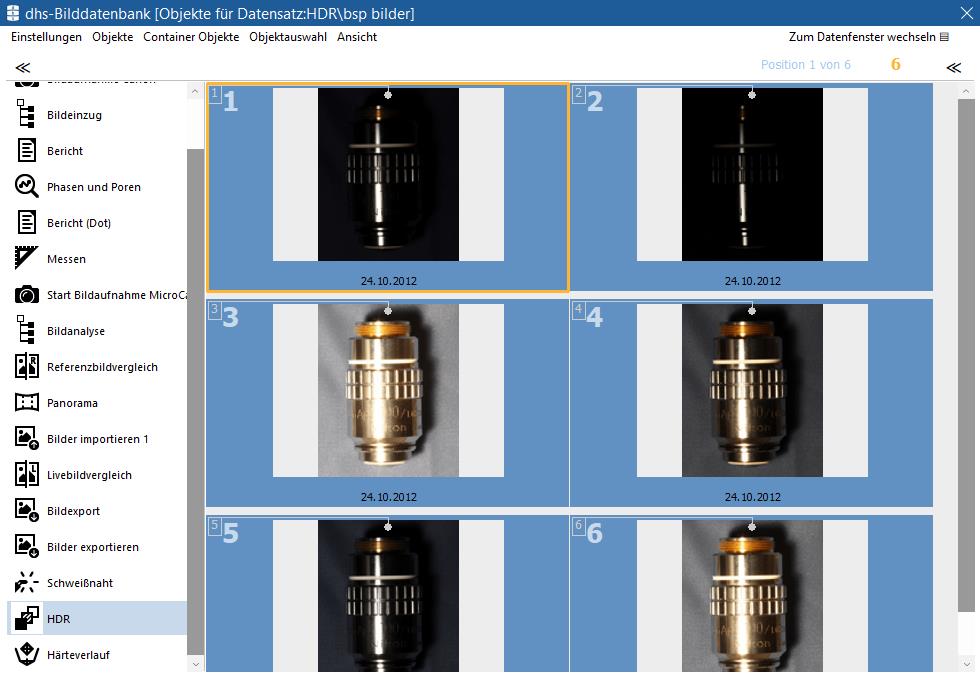

    Bei der Bildaufnahme sollte die Probe gleichbleibend fokussiert und nicht bewegt werden. Lediglich die Belichtung ist zu variieren. Danach erfolgt die Auswahl des hellsten und dunkelsten Bildes per Mausklick.

    Per Mausklick wird das optimal belichtete Bild berechnet. Kalibrierungen werden dabei übernommen.

    Das Ergebnisbild wird in der dhs-Bilddatenbank® archiviert und die Möglichkeit zur Übernahme in Ihre Berichte ist gegeben.

    Detaillierte Informationen erhalten Sie in unserem

    Datenblatt HDR (PDF: 335 KB) Download
